Makuha nimo ang bug-os nga refund o 100% store credit human namo madawat ang gibalik nga package ug susihon kini. Ang refund iproseso ug kredito awtomatik sa imong orihinal nga pamaagi sa pagbayad. Palihug hinumdomi nga ang mga gasto sa pagpadala ug bisan unsang mga buhis o bayad dili mabalik. Ang dugang nga mga gasto sa pagpadala dili mabalik kung ang package naipadala na. Ikaw ang responsable sa pagbayad niini nga mga bayad ug dili namo kini mabalik, bisan kung ang order ibalik kanamo.Human namo madawat ug makumpirma ang imong gibalik nga item, ipadala namo kanimo ang email aron pahibal-on nga among nadawat ang imong gibalik nga item. Pahibal-on usab namo kanimo ang pag-aprobar o pagsalikway sa imong refund.Kung aduna kay mga problema bahin sa proseso sa refund, palihug kontaka kami. service@roymall.com or Whatsapp: +8619359849471Specification:
- Measuring power range: - 60 ~ +30dBm (0 ~ - 40dbm has good linearity)
- Measuring power resolution: ±0.1 dBm
- Measuring frequency range: 100K~10GHz (the frequency range of different models is different)
- Input impedance: 50ohm
- Dynamic range: 90dB
- Working voltage 5VDC (power supply via TYPE-C line)
- Charging current: 300mA
- 66 x 36 x 24cm (excluding protruding N head, refer to the given mechanical drawing for details); The fuselage is made of aluminum alloy shell processed by CNC, and its weight is less than 100g.
Features:
- Support a variety of high-speed dynamic acquisition, with a maximum of 500kbps (2uS) upper computer acquisition.
- Up to 10GHz RF signal acquisition function is supported.
- Built-in digital programmable attenuator (0-31.75DB), the maximum input power measured with digital attenuator is 30dBm (1W), and the dynamic range is +30dBm to - 60dBm.
- The power meter V7.0 comes with 1.3-inch TFT LCD and built-in Li battery, which can be operated offline.

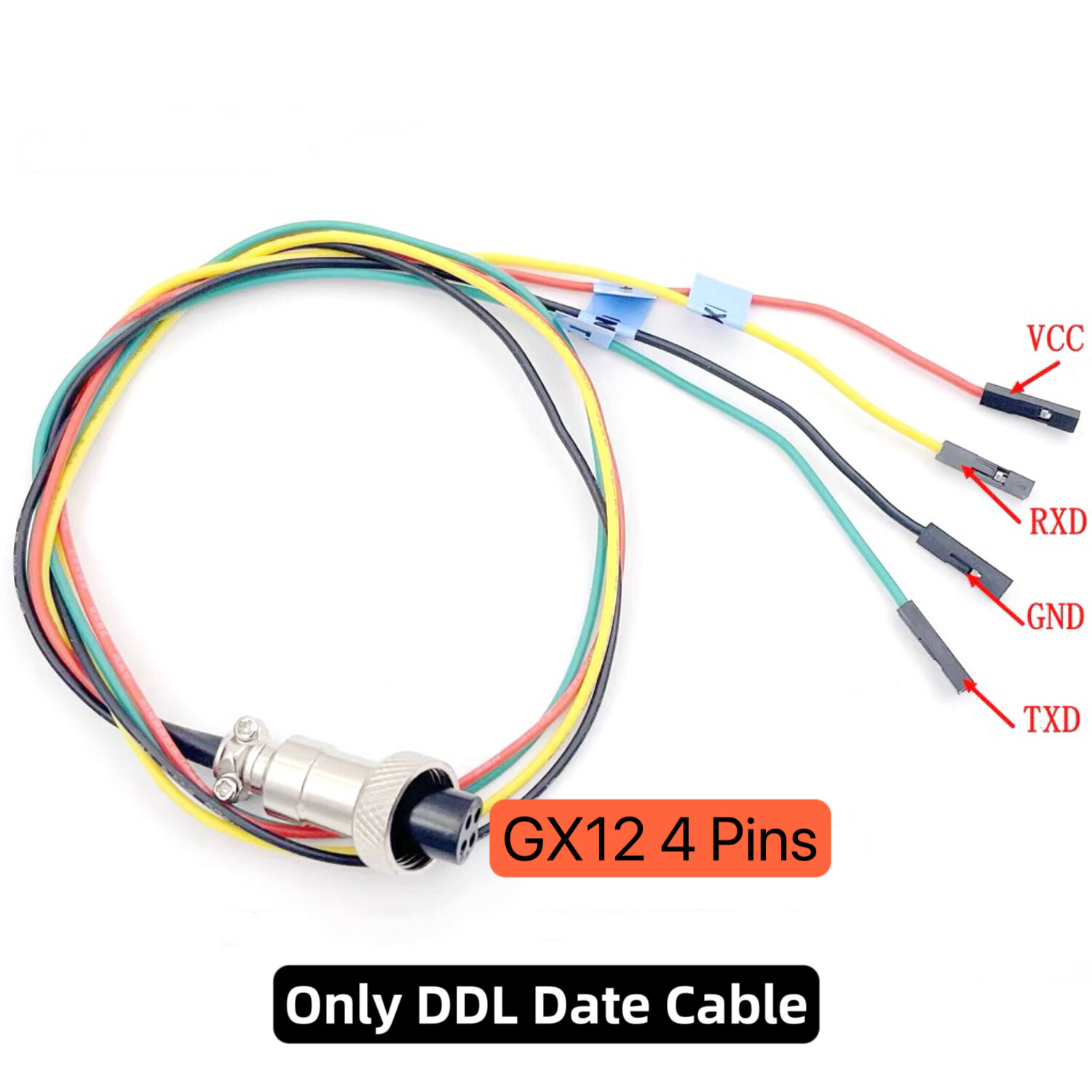

- The 4-port aviation plug is used to provide TTL serial port reading and writing function, and provide single and continuous data reading mode.
- The upper computer has two MARK cursor functions to measure the modulation pulse width; Automatic calculation of maximum and minimum values; The maximum storage depth is 500 points; Support suspension, data saving and export functions.
- RF input interface: N-type male
Application:
- Calibration of RF instruments
- Test and maintenance of RF equipment
- Measurement of standing wave ratio of RF circuit (adding feedback bridge)
- Measurement of return loss of RF circuit
- Interference test between wireless communication equipment
- RSSI (received signal strength indication) and transmit power level test
- Performance evaluation of step attenuator
- Amplifier gain and network attenuation measurement
- Measurement of forward power and reflected power in directional coupler
- For GMSK modulation GSM signal power measurement
How to turn on/off the machine:
Press the button, turn to right and hold to power it on. Long press the button to power it off.

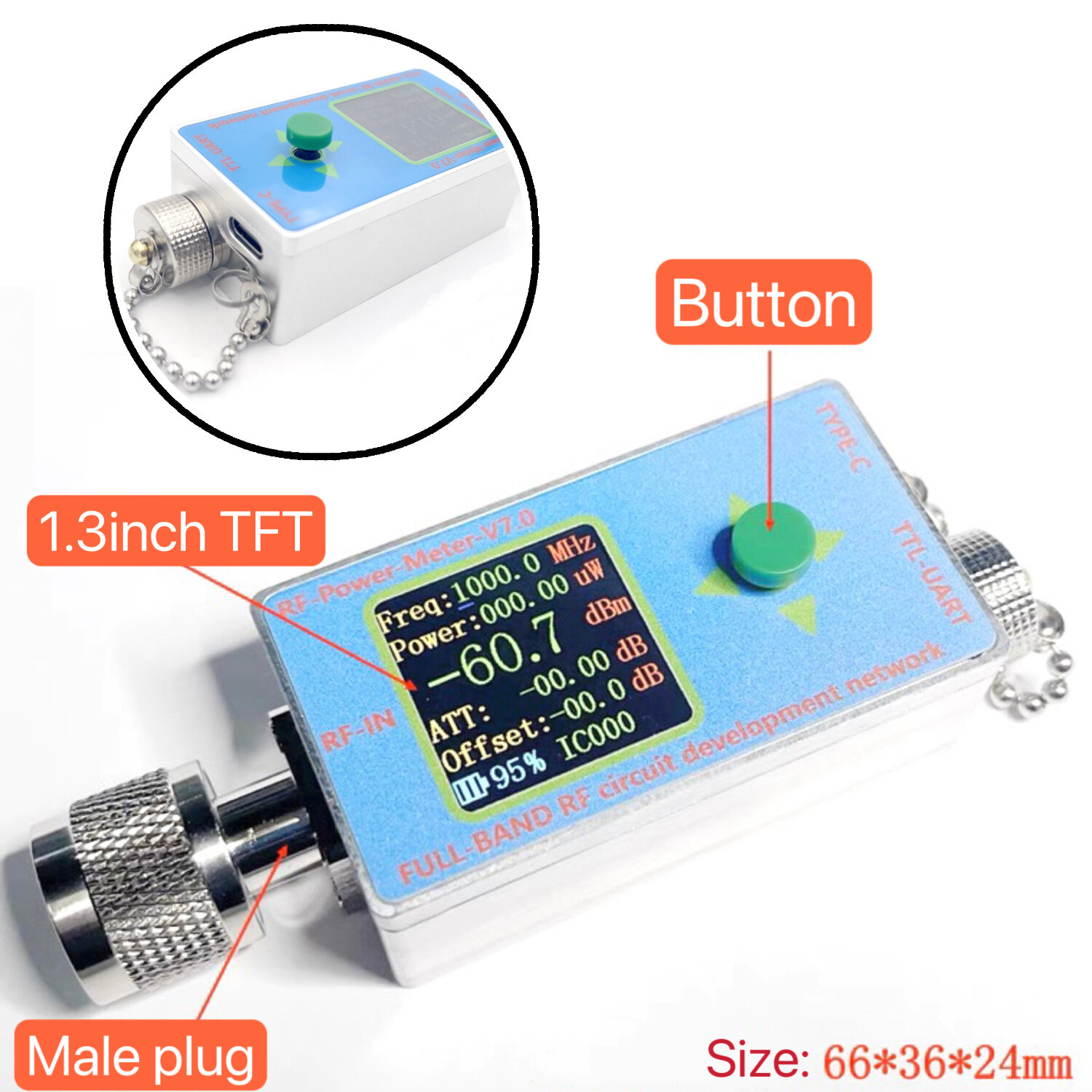

Instruction of the display :
Freq: Frequency setting, this data is keyed in to calibrate the test error at different frequencies, not the value measured by the power meter.
Power: measured power value in W
DBm defines milliwatt. 0 dBm=1mw;
DBW defines watt. 0 dBW=10lg1W=10lg1000mw=30dBm
ATT: Internal numerical control attenuator value of the power meter. Attenuation range: 0 to 31.75DB, which needs to be set when measuring signals greater than 0 dBm to improve measurement accuracy.
Linearoffset setting value.
The first function: When ATT is added, the offsetneeds to be set throughoffset;
The second function: is to calibrate interface errors;
The third function: If an amplifier is added externally or there is a standard signal source, the relative error can be set through this value.
95%: internal lithium battery level prompt
IC000: machine internal address

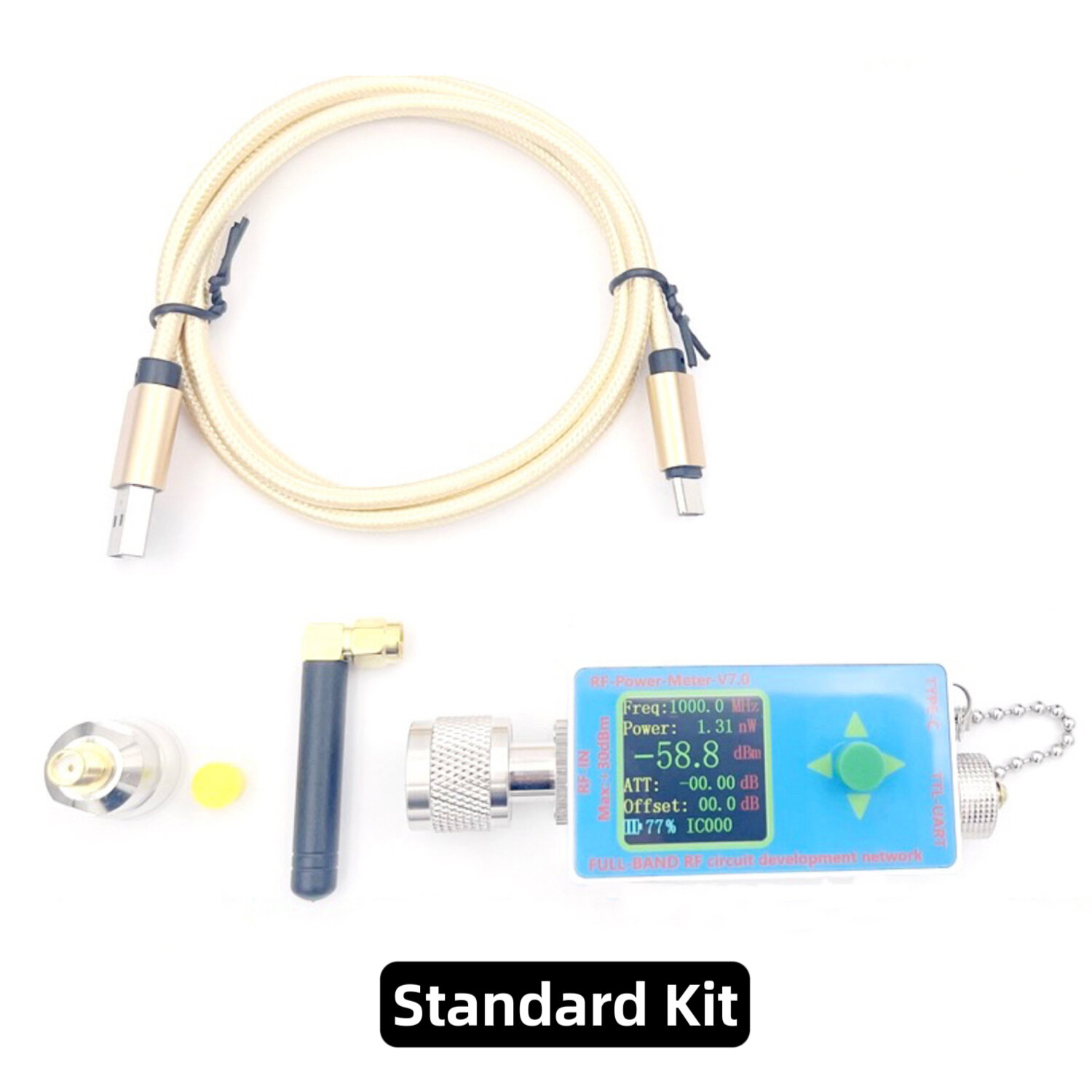

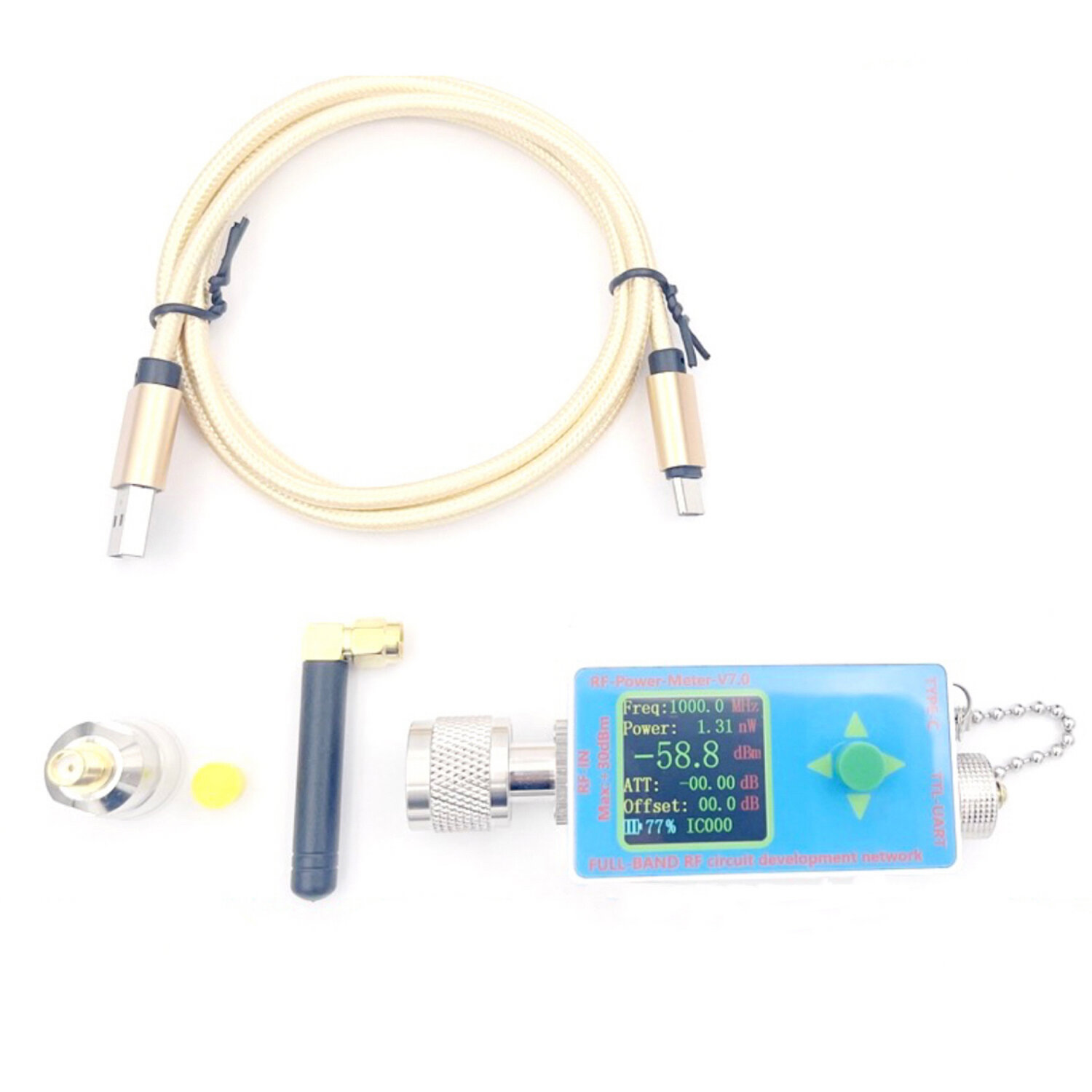

Package included:
Type A:
1 x RF-Power-Meter-V7.0
1 x USB-C cable
1 x N to SMA adaptor
1 x 2.4G/5.8G antenna
(the TTL cable is not included in the standard kit)
Type B:
1 x TTL Cable (Only for 100K-10GHZ RF Power Meter)
